หลักการ:

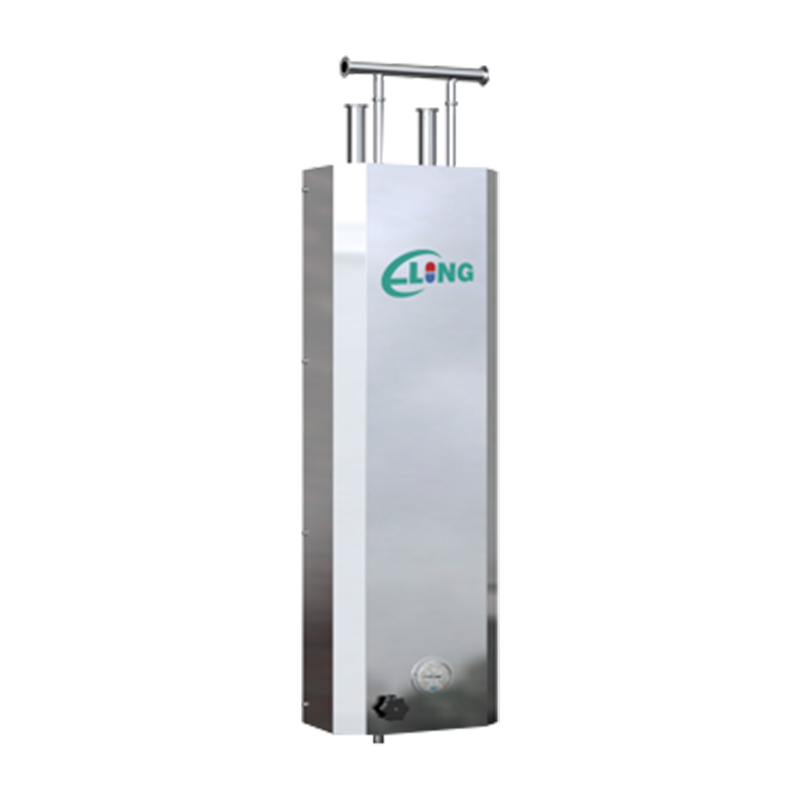

เครื่องแลกเปลี่ยนความร้อนแบบท่อในท่อเป็นอุปกรณ์แลกเปลี่ยนความร้อนที่มีประสิทธิภาพและทนทานซึ่งใช้กันอย่างแพร่หลายในกระบวนการผลิตยาเพื่อแลกเปลี่ยนความร้อนระหว่างของเหลวสองชนิดโดยยังคงรักษาการแยกของเหลวอย่างเคร่งครัด ประกอบด้วยท่อสามท่อที่ซ้อนกันในท่อ ทำให้เกิดช่องการไหลอิสระสองช่อง - ของไหลร้อนจะไหลผ่านท่อตรงกลาง และของไหลเย็นจะไหลผ่านท่อด้านในและด้านนอก
เงื่อนไขการใช้งานทั่วไปของ PHC:
ผลิตภัณฑ์ซีรีส์ PHC เหมาะอย่างยิ่งสำหรับจุดจ่ายน้ำหล่อเย็นในระบบน้ำบริสุทธิ์และระบบน้ำฉีด โดยมีระบบไหลและควบคุมอุณหภูมิในตัว การออกแบบโมดูลาร์เพื่อให้ติดตั้งง่าย
ในโหมดสแตนด์บาย วงจรน้ำหล่อเย็นจะอยู่ในสถานะปิด และระบบแลกเปลี่ยนความร้อนถือได้ว่าเป็นวงจรย่อยในระบบ น้ำบริสุทธิ์/น้ำฉีดจะไหลผ่านตัวแลกเปลี่ยนความร้อนและกลับสู่วงจรหลัก ทำให้ตัวแลกเปลี่ยนความร้อนและวงจรหลักอยู่ในสถานะฆ่าเชื้ออย่างต่อเนื่อง
ในโหมดทำความเย็น วาล์วควบคุมน้ำหล่อเย็นจะเปิดโดยอัตโนมัติ และน้ำหล่อเย็นมีส่วนร่วมในงานทำความเย็น อัตราการไหลของน้ำเข้าของจุดน้ำสามารถปรับได้โดยใช้ล้อเลื่อน และน้ำบริสุทธิ์/น้ำฉีดส่วนเกินจะถูกส่งกลับไปยังวงจรหลัก
ลักษณะสำคัญของเครื่องแลกเปลี่ยนความร้อนแบบท่อในท่อ
1. การออกแบบสามช่องทาง: ของเหลวเย็นและร้อนไหลแยกกันในสองช่องทาง ช่วยลดความเสี่ยงของการปนเปื้อนข้าม ซึ่งเป็นข้อกำหนดสำคัญสำหรับการผลิตยา
2. การออกแบบที่กะทัดรัดและโมดูลาร์: ตัวแลกเปลี่ยนความร้อนมีโครงสร้างที่กะทัดรัดและมีวาล์วควบคุมในตัว และไม่จำเป็นต้องใช้อุปกรณ์ไฟฟ้าหรืออุปกรณ์ควบคุม
3. น้ำร้อนที่ไหลอย่างต่อเนื่องสามารถรักษาให้อยู่ในสถานะฆ่าเชื้อได้ตลอดเวลา
4. การถ่ายเทความร้อนที่มีประสิทธิภาพ: การออกแบบโคแอกเซียลรองรับการกำหนดค่าต้นน้ำหรือปลายน้ำ โดยมีอัตราการไหลตั้งแต่ 300L ถึง 2500L และช่วงอุณหภูมิตั้งแต่ 85 ℃ ถึง 25/40 ℃
การประยุกต์ใช้ในด้านเภสัชกรรม
การทำความสะอาดเครื่องมือการผลิต
การเตรียมของเหลวอุณหภูมิต่ำ
อุปกรณ์ทดลอง ขอบข่ายการทำความสะอาดวาล์ว ฟิตติ้ง เกจ ฯลฯ ด้วยมือ
ข้อดีของเครื่องแลกเปลี่ยนความร้อนแบบท่อในท่อ
การออกแบบด้านสุขอนามัย: สอดคล้องกับ GMP (Good Manufacturing Practice) พื้นผิวเรียบ ทำความสะอาดง่าย (รองรับการทำความสะอาด CIP/SIP)
ประสิทธิภาพเชิงความร้อนสูง: เพิ่มการใช้พลังงานสูงสุดและลดต้นทุนการดำเนินงาน
ค่าบำรุงรักษาต่ำ: โครงสร้างที่เรียบง่าย ลดการหยุดทำงาน
ปรับแต่งได้: สามารถออกแบบตามอัตราการไหลและช่วงอุณหภูมิที่แตกต่างกัน
โมดูลควบคุมวาล์วในตัว เริ่มต้นเพียงคลิกเดียว ง่ายต่อการบรรลุเป้าหมายการทำความเย็น
พื้นผิวสัมผัสผลิตภัณฑ์ทั้งหมดผ่านการบำบัดด้วยฟิล์ม โดยมีค่า Ra น้อยกว่า 0.4um และสามารถขัดเงาด้วยไฟฟ้าได้
โครงสร้างสแตนเลส 316L
จัดทำเอกสารคุณภาพครบถ้วน
สอดคล้องกับมาตรฐาน ASME BPE
เทคโนโลยีสิทธิบัตร:
สวิตช์ควบคุมเพียงคลิกเดียว เรียบง่าย และมีประสิทธิภาพ
ระบายน้ำที่ระบายความร้อนบางส่วนออกโดยอัตโนมัติ (75 ℃ -85 ℃) เมื่อนำน้ำ
ระบายน้ำระบายความร้อนโดยอัตโนมัติ (25 ℃ -40 ℃) เมื่อปิดเครื่อง
สร้างความมั่นใจในความปลอดภัยของผู้ปฏิบัติงานและระบบน้ำอย่างมีประสิทธิภาพ
พารามิเตอร์ทางเทคนิค:
• ส่วนเชื่อมต่อน้ำบริสุทธิ์/น้ำฉีด: 3/4 ~1" TC
• ส่วนเชื่อมต่อน้ำหล่อเย็น: 1. 5 " , 2 " , 3 " TC
• ปริมาณการประมวลผลสูงสุด: 25,000 ลิตร/ชม
• แรงดันการออกแบบ: 10 Bar
• อุณหภูมิการออกแบบ: 150°C
• วัสดุ:
